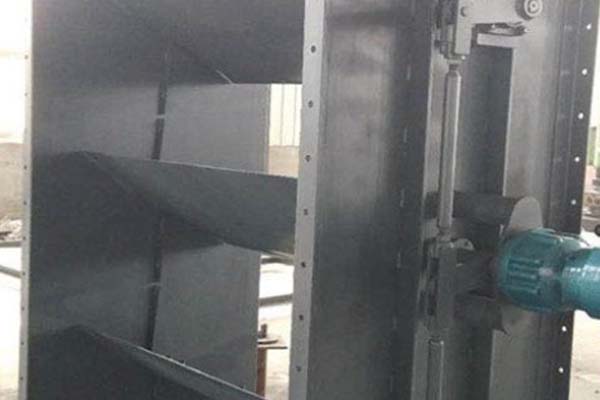

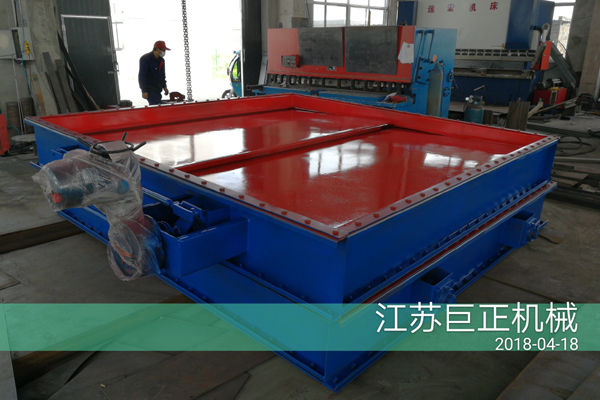

擋板門常用于電廠或其它行業中的煙管、風道中做截流介質用。擋板門主要由由框架、葉片、密封片、主軸、軸承、軸封、曲柄連桿機構、執行機構等幾部分組成。煙道擋板門也稱風道擋板門或關斷門。
1、煙道擋板門應按買方提供的技術要求進行設計、制造，保證在買方提供的工況下安全、穩定的運行。
2、擋板零件設計成能承受煙部高溫偏移范圍，沒有損傷，粘連，卷曲或泄漏。溫度超過150℃時，裝置被旁路。高溫?zé)煔猓s180℃）運行時間不超過30分鐘。要求旁路擋板門制作擋板的材料可承受180℃的溫度。每一擋板部件設計壓力+8000/-8000Pa。
3、擋板的設計應能承受各種工況下煙氣的溫度和壓力，并且不能有變形或泄漏。擋板和驅動裝置的設計應能承受所有運行條件下工作介質可能產生的腐蝕。
4、提供的煙道擋板門全套包括框架，雙層板，電動執行器，連同擋板密封空氣和密封系統的所有必需的密封件，控制件。采用單電動執行器控制方式。
5、隔絕擋板的操作是靈活可靠和方便的。煙道擋板門電動操作執行器應有遠程控制和就地人工操作的功能，還將提供就地安裝的擋板位置指示器，另外所有擋板門應當設有手動操作裝置，手輪位置應當在電動執行機構附近，或電動執行機構自帶。
6、電動執行裝置型號及布置位置，密封風接口位置，疏水口位置應當根據工程設計單位的要求，由買方提供。
7、煙氣擋板在大的壓差下將能夠操作，并且關閉緊密，不會有彎曲或卡住，而且擋板在全開和全閉位置與鎖緊裝置要能匹配，煙道內的擋板設計和位置要使擋板片上的積灰或積塵減至小。
8、執行器應配備兩端的位置定位開關，兩個方向的轉動開關，事故手輪和維修用的機械連鎖。
9、煙氣擋板有開/關功能。電動執行器的速度滿足鍋爐和煙氣風機的運行要求。打開位置的指示將用于增壓風機和鍋爐連鎖上。每個擋板10、全套包括框架、擋板本體、電動執行器，擋板密封系統及所有必需的密封件和控制件等。
煙道擋板框架的安裝是螺栓法蘭連接在煙道上。
11、在可能的地方，煙道擋板門布置為水平主軸。擋板軸采用適當?shù)匿摬闹谱鳎⑶铱蚣埽S和支座的設計要合理，以便防止灰塵進入和由于高溫而引起的變形或退化。
12、軸或擋板運行齒輪的所有支承配有油脂潤滑，在軸的末端裝有指示擋板位置的明顯易見的標識。
